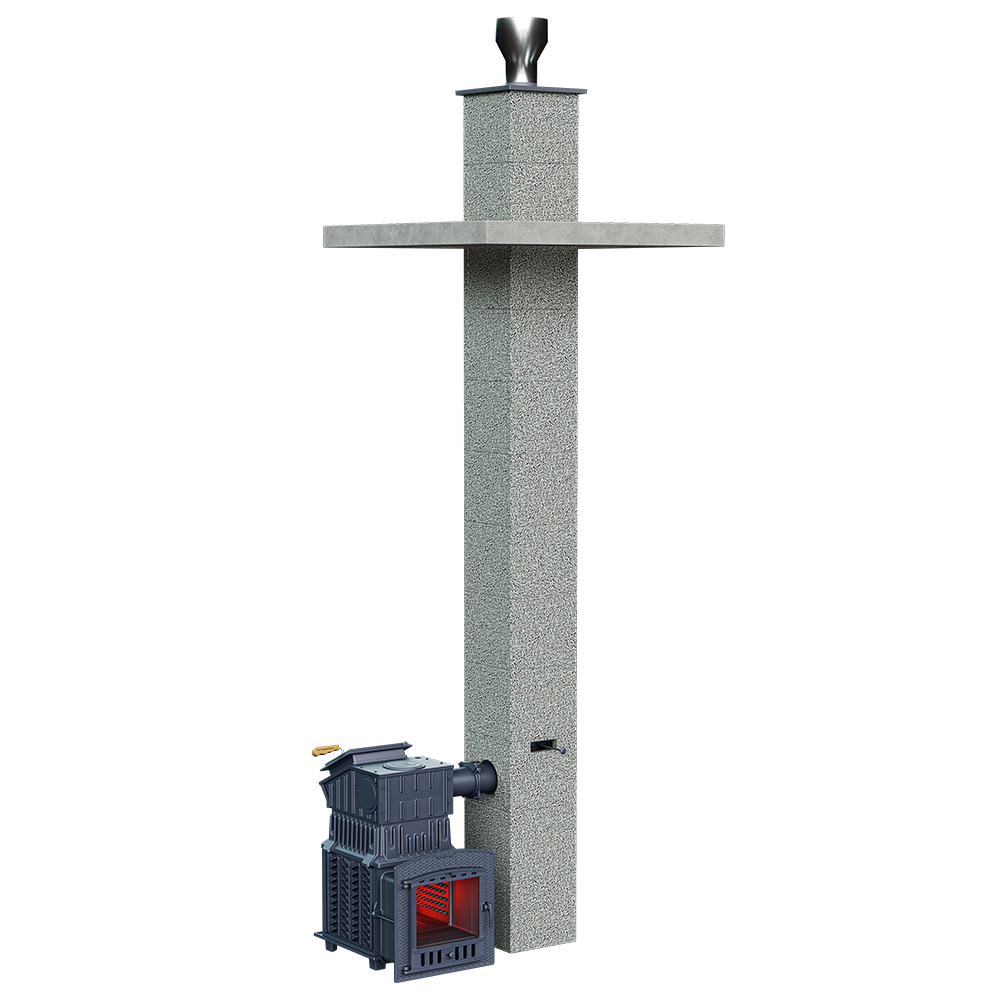

Дымоход в керамзитобетонных блоках с переходом на сендвич

Чугунные дымоходы в керамзитобетонных блоках с переходом на сэндвич — это надёжность, безопасность и универсальность в одном решении.

Чугунный дымоход в керамзитобетонных блоках — это комбинация позволяющая повысить безопасность системы дымоотведения. Такое решение позволяет в самых термонагруженных участках использовать преимущества обоих материалов: устойчивость к высоким температурам чугуна и конструктивную простоту и прочность керамзитобетонных блоков, а далее перейти на дымоходы их нержавейки тем самым снизив нагрузку на фундамент. Такой дымоход можно собрать в двух вариантах

1. С вентиляцией

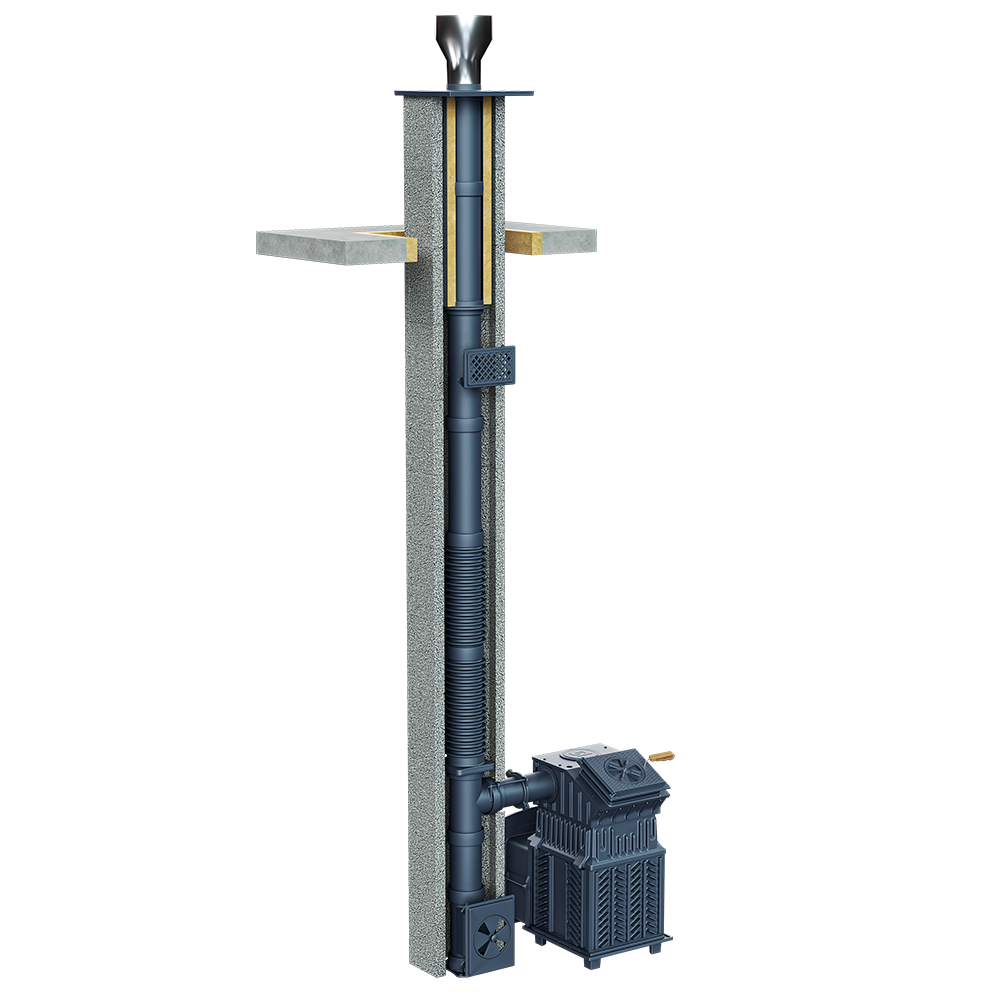

В данном случае пространство внутри, между керамзитобетонным блоком и чугунной гильзой, не заполняется теплоизоляцией и появляется конвекционный зазор, позволяющий эффективно снимать температуру с чугунных гильз, проходящими потоками воздуха, и нагревать помещение. Это дополнительный воздухообмен снижает температуру с дымохода и повышает пожарную безопасность.

2. Без вентиляции

Если функция подогрева не нужна, то пространство внутри, между керамзитобетонным блоком и чугунной гильзой, заполняется теплоизоляцией.

Конструкция

1. Чугунный дымоход — это основа системы. Он обладает:

• Высокой жаростойкостью — выдерживает температуры до 1000C;
• Высокой жаропрочностью — выдерживает большие весовые нагрузки при высокой температуре и не деформируется;
• Химической стойкостью — устойчив к воздействию агрессивных сред;
• Стабильной тягой — обеспечивает эффективный отвод продуктов сгорания при правильном подборе сечения и высоты дымохода;
• Теплоемкостью — что можно использовать для подогрева помещений;
• Модульность и универсальностью — широкий ассортимент соединительных элементов позволяет создавать любые конструкции и производить подключение к любым высокотемпературным агрегатам.

2. Керамзитобетонные блоки – это защитная оболочка и наружный корпус дымохода.

1. Если дымоход находится в техническом помещении, то его можно оставить без отделки.
2. Для декоративного оформления можно использовать плитки из натурального камня, уголки, штукатурку и т.д.
3. Могут использоваться как внутри помещений, так и на улице.

Функции блоков:

• Повышение устойчивости дымохода;
• Улучшают теплоизоляцию и снижают нагрев прилегающих конструкций;
• Защищают чугунную основу от механических воздействий и исключает возможность обжечься;
• Дополнительный тепловой контур;
• Изолирует от ИК излучения, получаем более мягкое и приятное тепло, повышение комфорта;
• Регулируемая конвекции если реализовано — повышает скорость и эффективность прогрева помещения, позволяет достигать комфортных температурных параметров.

Ключевые преимущества

1. Многофункциональность

• Эффективный отвод дымовых газов;
• Ускоренный прогрев помещений за счёт конвекции в керамзитобетонных блоках если реализовано;
• Возможность подогрева смежных помещений;
• Возможность реализовать вентиляцию «Басту».

2. Надёжность и долговечность

• Чугун не подвержен прогоранию и сохраняет структурную целостность при экстремальных температурах;
• Срок службы — более 30-50 лет

3. Теплоизоляционные свойства

• Блоки минимизируют теплопотери;
• Создаёт барьер от инфракрасного излучения;
• Обеспечивает равномерное распределение тепла без локального перегрева помещений;
• Более безопасное решение для прохода перекрытий (обязательно соблюдение СП 7.13130.2013).

4. Герметичность конструкции

• Соединения элементов чугунного дымохода выполняются через специализированные муфты;
• Стыки уплотняются термостойкими шнурами;
• Применяется жаростойкий герметик (выдерживают температуры до 1500 C).
• При сборке блоков используется арматура
• Блоки устанавливаются на фиксирующий раствор
• Блоки спроектированы так чтоб плотно приживать теплоизоляцию к чугунным гильзам

5. Универсальность

• Переход на модульный дымоход из нержавеющей стали осуществляется вне блока за счет чугунной крышки опорной площадки. Это позволяет снизить нагрузку на фундамент, но при этом самый термонагруженный участок будет выполнен в чугуне.
• Интеграция с существующими дымоходными системами.
• Подходит не только для печей «Техно Лит» но и оборудования других производителей;

6. Простота сборки облицовки

• монтаж чугунного дымохода в блоках проще по сравнению с традиционной кирпичной кладкой;
• модульность конструкции сокращает время установки.

Функция теплоизоляции

• работает для утепления внутреннего контура из чугуна, что улучшает тягу;
• снижает риск образования конденсата;
• центрирует чугунную гильзу внутри блока.
